Les RELAIS

Introduction :

Les relais sont des composants qui restent indispensables, même dans les automatismes modernes.
Le cantonnement ultime en utilise pour ses propres applications. Il adopte un modèle standard, au format DIL et en 12V.:
Deux versions sont utilisées:
Le relai bistable:

Le relai monostable:

Le relai bistable possède 10 broches et deux enroulements qui sont alimentés alternativement. Ce relai reste dans la position (repos ou travail) correspondant à l'enroulement qui a reçu l'impulsion.

Le relai monostable possède 8 broches et un seul enroulement. Ce relai n'est activé que pendant l'alimentation de cet enroulement, puis repasse au repos.

Ces relais s'installent sur une platine unique. En soudant un support 16 broches sur lequel on coupe 6 broches, on peut indifféremment enficher un relai monostable ou un relai bistable.

Cette platine est appelée REBISTUL:

Le relai est alimenté entre la borne 9 (+12V.) et l'entrée E1 (à la masse), pour le relai monostable, et entre la même borne 9 et les entrées E1 et E2 (bornes 1 et 2) pour chaque bobine du relai bistable.

Les contacts sont accessibles sur les bornes C (commun), R (repos) et T (travail).

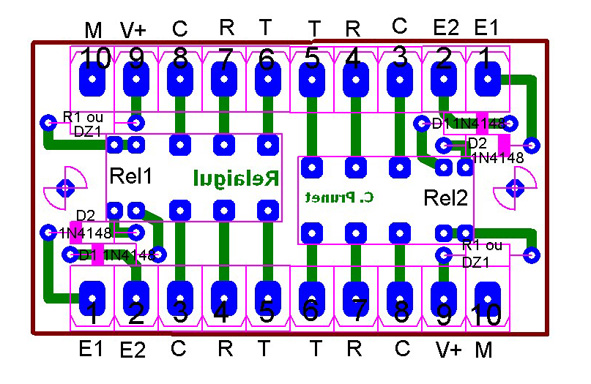

Il existe une platine accueillant deux relais appelée RELAIGUL:
